Конструирование воротников пиджачного типа

Сегодня я хочу продолжить тему, посвященную конструированию воротников для изделий с открытой застежкой . Напомню, что в предыдущей статье мы рассмотрели этапы подготовки чертежа полочки к построению воротника.
В этом посте предлагается методика построения воротника пиджачного типа .

Построение воротников рассматриваемого вида осуществляется на основном чертеже конструкции, в частности, на участке горловины и бортового края полочки. При этом на чертеже дополнительно измеряют длину горловины спинки (Lг.с).

Дополнительными исходными данными для разработки чертежа пиджачного воротника являются его модельные особенности, согласованные с эскизом проектируемого изделия.

На бортовом крае полочки на 1,0 — 1,5 см выше уровня верхней петли намечают начало линии перегиба лацкана — точку Л. На продолжении линии плечевого среза вправо от точки А3 откладывают отрезок А33

А33 = 1,0 — 1,5 см — для жакета,

А33 = 2,0 — 2,5 см — для пальто.

Рисунок 1 — Схема формирования лацкана для воротников пиджачного типа

Через точки Л и 3 проводят прямую — линию перегиба лацкана .

Далее уточняют конфигурацию срезов лацкана, используя приемы, описанные в предыдущей статье (см. рисунок 1)

От точки 3 вверх на продолжении прямой Л3 откладывают отрезок 331 (см. рисунок 2)

331 = L г.с. — 0,7 ,

где L г.с. — длина горловины спинки

Точку пересечения линии перегиба лацкана с кривой горловины полочки обозначают Л1.

Из точки Л1 радиусом Л131 влево проводят дугу.

От точки 31 по этой дуге последовательно откладывают отрезки 3132 и 3233

Рисунок 2 — Схема воротника пиджачного типа

Величина отрезка 3132 зависит от формы воротника и степени прилегания его к шее. Так, чем меньше величина этого отрезка, тем более строгой будет форма воротника и тем более плотно он прилегает к шее. И наоборот, чем больше величина этого отрезка, тем более мягкой становится форма воротника и меньше его прилегание к шее.

Точка 32 определяет линию перегиба стойки посередине воротника.

Точка середины воротника по линии втачивания — точка 33

где Вст — высота стойки воротника,

Вст = 2,0 — 2,5 см — для жакета,

Вст = 2,5 — 3,0 см — для пальто.

От точки 33 проводят касательную к линии горловины полочки, определяя направление линии втачивания воротника в горловину. Линию втачивания оформляют с прогибом величиной 0,1 — 0,3 см на середине этого отрезка. Для воротников строгих форм эта линия спрямленная, для мягких, отстоящих от шеи воротников, — плавная изогнутая кривая.

Середина воротника проходит по перпендикуляру к линии втачивания в точке 33. Ширина воротника посередине – 3334

3334 = Вст + Шотл , где Шотл — ширина отлета воротника

Минимальная ширина отлета равна:

Шотл = Вст + ( 1,0 — 1,5 ) см .

Длину переднего среза воротника А736 берут по модели, увязывая ее с длиной среза уступа лацкана.

Отлет воротника оформляют плавной линией между точками 34 и 36.

Вспомогательная точка для оформления линии перегиба стойки — точка 35. 335 = 0,5 см

Отрезок 335 откладывают влево от точки 3.

Через точки 32 и 35 оформляют линию перегиба стойки, плавно сводя ее в линию перегиба лацкана.

Важным завершающим моментом в процессе окончательного оформления контуров воротника является проверка соответствия длины его горловины длине горловине полочки и спинки с использованием гибкой линейки или сантиметровой ленты.

Продолжение следует.

Также на эту тему можно прочитать следующие статьи:

Источник

Выкройка воротника к пиджаку для мальчика

П осле построения выкройки пиджака для мальчика, переходим к построению воротника пиджачного типа. Такой метод конструирования применяется и для воротников на женских и мужских пиджаках и пальто.

Форма воротника зависит от силуэта изделия. Большинство воротников мужских пиджаков и пальто состоит из стойки и отлета. Стойка в зависимости от модели изменяется незначительно и является конструктивным элементом. Отлет воротника, который часто имеет декоративное назначение, может меняться по желанию.

Основными мерками при построении выкройки воротника являются длина линии втачивания воротника и его ширина; длина линии втачивания должна соответствовать длине горловины. За основу при построении выкройки пиджачного воротника берется полочка пиджака с лацканом, который строится на основе конфигурации модели. Также необходимо наметить линию перегиба лацкана.

Выкройка пиджачного воротника — построение

Рис. 1. Выкройка пиджачного воротника с цельнокроеной стойкой

Из точки L0 (точка верхней петли пиджака) провести касательную к горловине – точка L. Точку пересечения с плечом обозначить точкой L1. На продолжении касательной отложить Длину горловины спинки по выкройке — 0,5 см — L1L2. Из точки L радиусом LL2 провести влево дугу. От точки L2 влево по дуге отложить L2 L3, длиной равной высоте стойки.

Высота стойки пиджака 2 см. Точки L и L3 соединить прямым отрезком. На перпендикуляре из точки L3 к прямой LL3 последовательно отложить высоту стойки – 2 см и ширину отлета – 4 см – точка L4. Из точки L4 провести перпендикуляр к отрезку L3L4 и отложить отрезок длиной 6 см. Отрезок, равный ширине воротника в концах, отложить, примерно равным или чуть меньше отрезка ММ1 (как правило, М1М2=ММ1).

Воротник пиджачного типа

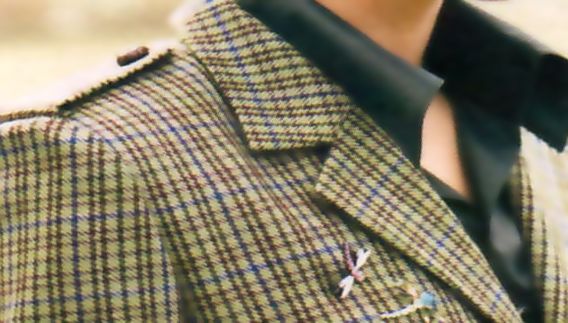

Воротник пиджачного типа самый распространенный в одежде делового стиля — жакетах, пальто и пиджаках. Но не только в деловом, а в последнее время и в спортивном стиле он встречается достаточно часто.

От воротника стойка воротник пиджачного типа отличается большей сложностью, так как состоит, как бы, из двух частей: из стойки и отлета воротника. Так же этот воротник отличается и от отложных воротников тем, что он связан с отворотом борта и должен обеспечивать заданную форму отворота борта.

Как же сделать выкройку такого воротника?

Строится чертеж пиджачного воротника непосредственно на чертеже переда лифа.

Построение

В статье «Варианты построения бортов изделий» мы с вами рассматривали построение центральной застежки с открытым бортом. Вот именно на основе этого чертежа построим наш пиджачный воротник.

Вспомним построение борта

1. устанавливаем начало отворота точку Л на линии края борта;

2. на продолжении плечевого шва от точки А4 вправо откладываем высоту стойки минус 0,5-1 см и ставим точку В. Высота стойки в среднем в жакете 2,5-3 см, в пальто 3,5-4,5 см.

3. соединяем точки Л и В, получая линию перегиба лацкана.

4. от точки пересечения линии перегиба лацкана и линии горловины Ф вправо откладываем длину раскепа (от 1 до 7 см) и ставим точку А7.

Воротники для женских пиджаков, выкройки

Воротники с отложными бортами отлично подходят к женским пиджакам и жакетам для костюмов с юбками или брюками. Фасонов воротников к пиджакам не много и отличаются они, размером отворота и формой уголков. Уголки воротника и самих бортов можно сделать острыми, вытянутыми или закругленными.

Моделирование можно провести на готовой выкройке воротника. Воротники к пиджаку отличаются еще типом, они могут быть отстающими от шеи, то есть немного приподнятыми или прилегающим. Отделку воротников для пиджаков к костюмам делают различную, их можно отстрочить по внешнему краю, выпустить кант или обшить косой бейкой.

Выкройка отстающего от шеи воротника к женскому пиджаку с открытыми бортами

Для построения выкройки воротника для женского пиджака не пользуются меркой, а строят его руководствуясь линией пришивания воротника к пиджаку. Для этого берут длину линии пришивания воротника по выкройке пиджака минус 0,5 см для всех размеров. Состоит воротник из двух деталей.

Для пришивания воротника к отложным бортам надо на выкройке пиджака углубить вырез горловины на спинке на 1см и расширить вырез горловины на полочках на 1см, это делают для отстающего воротника, немного приподнимая его. Затем сделать раскладку на ткань, выполнить припуски на швы и произвести раскрой. Сшить воротник и пришить, к пиджаку совмещая контрольные точки.

Выкройка прилегающего воротника для женского пиджака с открытыми бортами. Воротник из одной детали с перегибом по внешнему краю.

ВЫКРОЙКА ВОРОТНИКА К ЖЕНСКОМУ ЖАКЕТУ С БОРТАМИ

Выкройка строится на основе прямоугольника АБГД. Линии АБ и ГД по 22см – мерка полуокружности шеи плюс 2см для всех размеров 20+2=22см. Ширина воротника линии АД и БГ по 9см. Построить линию пришива. От точки А вправо отложить 7,2см по расчету: 1/3мерки п/о шеи 20:3+0,5 для всех размеров=7,2см.

От точки Б отложить вниз 4см, точку 4 и 7,2 соединить пунктиром и разделить его пополам, от точки деления вверх отложить 1см и провести линию пришива от А через 7,2, 1, 4. От точки Г влево отложить 2см и точки 2, 4 соединить линией мысика.

Затем от точки Д вверх отложить 2см, точки 2 и 2 соединить пунктиром, разделить его на три части и от точки справа вверх отложить 1см, провести нижнюю линию от точки 2 через точку 1 к точке 2.

Воротник к женским пиджакам и жакетам с острыми уголками

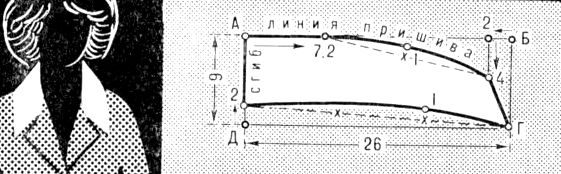

Прямоугольник АБГД, линии АБ и ДГ по 26см мерка п/о шеи плюс 6см для всех размеров. Линии Ад и БГ по 9см это ширина воротника. От точки А вправо отложить 7,2см по расчету 20:3+0,5=7,2см. От точки Б влево отложить 2см. от точки 2 вниз отложить 4см. Точки 7,2 и 4 соединить пунктиром и разделить его пополам. От точки деления вверх отложить 1см и провести линию пришива воротника от А через 7,2, 1, 4.

Далее точки 4 и Г соединить. От точки Д вверх отложить 2см. Точки 2 и Г соединить пунктиром, разделить его три части и от правой точки вверх отложить 1см. Провести нижнюю линию от точки 2 через точку 1 к точке Г.

Как пришить воротник к пиджаку с открытыми бортами. Воротник раскроить, отметить середину и сшить, вывернуть и отутюжить, приметать к горловине, совмещая середину нижнего воротника с лицевой стороной середины спинки. Концы воротника совместить с серединой переда, если отмечены контрольные точки, то совместить их. Вметать верхний и нижний воротник, начиная от контрольных точек горловины до плечевых швов, по ширине ростка только нижний воротник.

К бортам приметать подборт, до плечевых швов, совмещая лицевые стороны и срезы. Начать строчить понизу левой полочки по ширине подборта, далее по краю борта. Повернуть строчку и продолжить строчку по горловине, от контрольных точек до плечевых швов. На уровне плечевых швов верхний воротник надсечь на 0,5см и срез подогнуть в сторону воротника.

По ширине ростка пришить только нижнюю деталь воротника. Строчку закончить на линии низа правой полочки по ширине подборта. Углы подборта срезать на 0,3 см. и подборт можно вывернуть. Ширину шва нижнего воротника надсечь на уровне плечевого шва и вывернуть по ширине ростка в сторону воротника. Далее выполнить обработку как при пришивании обычного воротника. Свободный край подборта пришить к полочке пиджаку незаметными стежками на расстоянии 6 см.

Построение воротника пиджачного типа

Привет. Построим воротник пиджачного типа, он же английский воротник, он же воротник для жакета. Воротник достаточно сложный в построении и в пошиве не так чтобы запросто. Но воротник придает изделию законченный вид, смотрится стильно и с шармом. Но раз вы здесь то и сами в курсе.

Названия частей воротника

Главное найдите здесь сгиб лацкана и раскеп.

Я имею выкройку жакета, на ней и буду строить воротник. Т.е. воротник где-то последний в очереди построений.

• Определяю местоположение начала сгиба лацкана.

Сгиб начинается примерно на 1,5 см выше верхней пуговицы, смотря какого она размера. Например, первая пуговица на 4 см ниже линии груди, а сгиб на 1,5 см выше пуговицы.

На полочку нужно наложить кальку и продолжить построение на ней.

Я окрасила полочку бледным цветом.

• Продолжить линию плеча на высоту полочки и соединить прямой с началом сгиба лацкана.

Воротник с лацканами пиджачного типа

Построение воротника в данной статье – адаптированная версия построения по Мюллеру. Для того чтобы говорить на одном языке, изучите картинку, на которой обозначены все основные термины.

Для идеального сопряжения воротника с горловиной лучше всего строить его выкройку после примерки изделия, на которой уточняем форму лацкана, место перегиба и расположение первой пуговицы (точка О на чертежах ниже). Для воротника пиджачного типа, в зависимости от назначения изделия, линию горловины углубляем. В нашем примере для комбинезона из джинсовой ткани делаем углубление по центру спинки и плечевому шву по 0.5 см (точка А на выкройке).

Точка А – это новая вершина горловины. Откладываем от неё влево 1.5-2.0 см, ставим точку В. АВ – это высота стойки воротника. Через точки О и В проводим прямую – линия перегиба лацкана.
АС – это длина горловины спинки, измеряем её по выкройке спинки (8.2 см в нашем примере). Откладываем это расстояние от точки А до пересечения с прямой ОВ, ставим точку С.
От точки С вправо строим перпендикуляр и откладываем на нём ширину отлёта воротника без учета высоты стойки (в нашем примере 5 см).

Чертим несколько вспомогательных линий: отрезок
AD = 1-2 см проводим вспомогательную линию (зеленый пунктир) к ширине отлета воротника строим перпендикуляр к вспомогательной пунктирной линии и на нём откладываем: высоту стойки (в примере 2 см) и ширину отлета воротника (в примере 5 см). Мы начертили средний шов воротника.
Оформляем форму лацкана. Можно найти красивое очертание лацкана на примерке (метод наколки) и перенести на чертеж точку уступа, ширину лацкана, ширину конца воротника. Можно это сделать конструкторским способом. Лацкан и форму конца воротника рисуем на чертеже красной пунктирной линией. Зеркально отображаем лацкан через линию перегиба ОВ.

Выкройка пиджачного воротника с цельнокроеной стойкой

Выкройка пиджачного воротника на стойке используется при пошиве как мужских, так и женских пиджаков, жакетов и пальто. Форма лацкана, а также его размер могут быть разными и зависят от дизайнерского решения изделия. Также может меняться ширина воротника и форма его углов. В этом уроке мы покажем как построить выкройку пиджачного воротника с цельнокроеной и отрезной стойкой. Построение выкройки представленного на рисунке жакета вы найдете в разделе Выкройки пиджаков и жакетов

Выкройка воротника пиджачного типа с цельнокроеной стойкой

ВАЖНО! Форма лацкана и отлетного воротника может быть различной и моделируется согласно модели изделия. За основу построения воротника пиджачного типа берется полочка пиджака с лацканом, который строится дизайнером на основе конфигурации модели. Выкройки жакетов и пальто вы найдете в разделе Выкройки женских жакетов и Выкройки женских пальто

Какие типы воротников пиджачного типа бывают и какие еще конструкции воротников можно использовать при моделировании и пошиве жакетов, пиджаков и пальто читайте в нашем уроке Типы пиджачных воротников

Эскиз жакета с воротником пиджачного типа спереди и сзади показаны на рис. 1.

Рис. 1. Эскиз жакета с пиджачным воротником с цельнокроеной стойкой

Пиджачный воротник с цельнокроеной стойкой — моделирование

На полочке начертите конфигурацию лацкана. Затем необходимо отметить положение верхней петли (рис. 2).

Линия перегиба лацкана. Продлите линию плеча вправо и по ней отложите L1К = 2,5 см (ширина стойки, значение может варьироваться в пределах от 2 до 3 см). Линию перегиба лацкана проведите от точки L0 к точке К.

От верхней петли отложите вверх 1,5 см — точка L0. Из точки L0 проведите касательную к линии горловины – точка L1. Точку пересечения с плечом обозначить точкой L2. На продолжении касательной отложите длину горловины спинки по выкройке (L1L2 по спинке) минус 0,5 см – отрезок L1L2. Из точки L1 радиусом L1L2 провести влево дугу. От точки L2 влево по дуге отложите L2L3 = 2,5 см (высота стойки в зависимости от модели может оставлять 2-2,5 см). Точки L1 и L3 соедините прямым вспомогательным отрезком.

Рис. 2. Выкройка пиджачного воротника с цельнокроеной стойкой

На перпендикуляре из точки L3 к прямой L1L3 последовательно отложите высоту стойки равную 2,5 см и ширину воротника по спинке, равную 6 см – получена точка L4. Ширина воротника зависит от модели жакета и может варьироваться от 6 до 11 см.

Из точки L4 проведите перпендикуляр к отрезку L3L4 и отложите отрезок L4L5 = 5 см. Постройте конфигурацию воротника как показано на чертеже. ВВ1 = 1,5 м. Отрезок ММ1 как правило должен быть равен отрезку М1М2, при таком балансе воротник выглядит равновесно. Форма воротника в целом должна соответствовать выбранной модели.

Линию втачивания воротника провести с прогибом от середины прямой L1L3 на 0,2 см. Внешний срез воротника провести с прогибом от середины прямой L5М2 на 0,3 – 0,4 см.

Облегченная технология втачивания воротника

Воротник пиджачного типа по облегченной технологии выполняется на лёгких жакетах и блузах. Для того, чтобы правильно втачать воротник и не запутаться в терминах, на фото ниже схематично показаны все основные линии, точки и названия, которые встретятся в статье.

Подготовка воротника к втачиванию в горловину Верхний и нижний воротник дублируем тканой клеевой и складываем лицевыми сторонами друг с другом. Булавками скалываем линию отлёта и концы воротника, перегнув его посередине. Так верхний воротник окажется больше нижнего.

Стачиваем оба воротника, строчим по нижнему.

Разутюживаем отлёт воротника и подрезаем припуски ступенькой. Вымётываем, перекатывая шов на нижний воротник, отпариваем его.

Отстрачиваем воротник и проверяем на симметричность перед втачиванием в горловину. Ставим метки точек уступа.

Втачивание воротника в горловину К моменту втачивания воротника борт и подборт должны быть стачаны и разутюжены от низа до уступа лацкана. Короткие срезы подборта подворачиваем и замётываем, если в изделии не предусмотрена подкладка. Соединяем точки уступа воротника и лацкана, скалывая их булавками.

Сверху накладываем подборт, скалываем булавками или сметываем все слои от уступа лацкана до конца линии раскепа. Стачиваем борт и подборт по линии уступа лацкана, затем — раскепа, заканчивая строчку у плечевого шва. В конце линии раскепа (в уголке) по ходу стачивания делаем надсечки, не доходя до строчки на 1 мм. Если ваш навык не велик, делаем надсечки до того, как начинаем строчить. Не забудьте укрепить уголок борта небольшим кусочком дублерина.

Выкраиваем косую бейку длиной равной длине стойки воротника по спинке плюс 2-3 см и шириной 3 см. Совмещаем не пришитую середину воротника с горловиной и оставшейся частью подборта. Сверху накладываем бейку. Машинной строчкой соединяем все слои.

Отутюживаем швы. Подвернув косую бейку, закрываем припуск горловины и воротника и закрепляем её сметочными косыми стежками. Вымётываем лацканы и примётываем короткие концы подборта к плечевым швам. Единой строчкой закрепляем концы подборта и косую бейку.
